AutoCAD .NET API コマンド開発入門：初心者向けチュートリアル

この記事の難易度

AutoCADの作業効率を劇的に向上させる、.NET APIを活用したコマンド開発の世界へようこそ！

この記事では、AutoCAD 2024までの環境でオリジナルコマンドを作成する方法を、初心者にも分かりやすく解説します。

「AutoCADの標準機能では物足りない」「特定の作業をもっと効率化したい」そう感じたことはありませんか？
.NET APIを使えば、C#を使ってAutoCADの可能性を無限に広げることができます。

この記事では、開発環境の構築から、簡単なコーディング、AutoCADへのコマンド実装まで、具体的な手順を丁寧に解説します。

さらに、開発時の注意点や、効率的な開発のためのヒントも満載です。
コード自体は生成系AIを活用するので、プログラミング初心者でも安心して読み進められます。

こたろー

AutoCADのコマンドのカスタマイズに挑戦し、作図効率を上げましょう！

もくじ非表示

Visual Studioのインストール
AutoCADでHelloWorld!と表示させるコマンドの開発
.NET開発の注意点
- 参照ライブラリについて

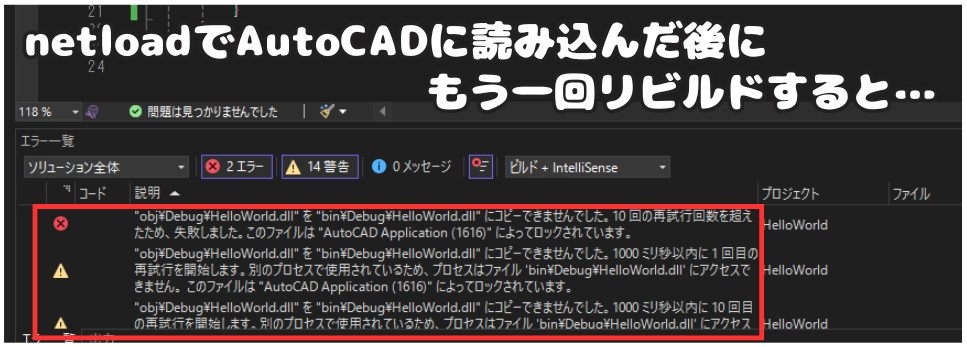

- ビルドについて
まとめ

Visual Studioのインストール

AutoCADでコマンド開発をするにはVisual Studioというコードを書くためのエディタが要ります。

このエディタはMicrosoft社が提供する統合開発環境 (IDE) で、Community版は個人開発者、学生、オープンソースプロジェクトへの貢献者などであれば無料で利用できます。

以下のリンクからダウンロード・インストールをしましょう。（インストールには1時間近くかかる場合があります）

ダウンロードリンク

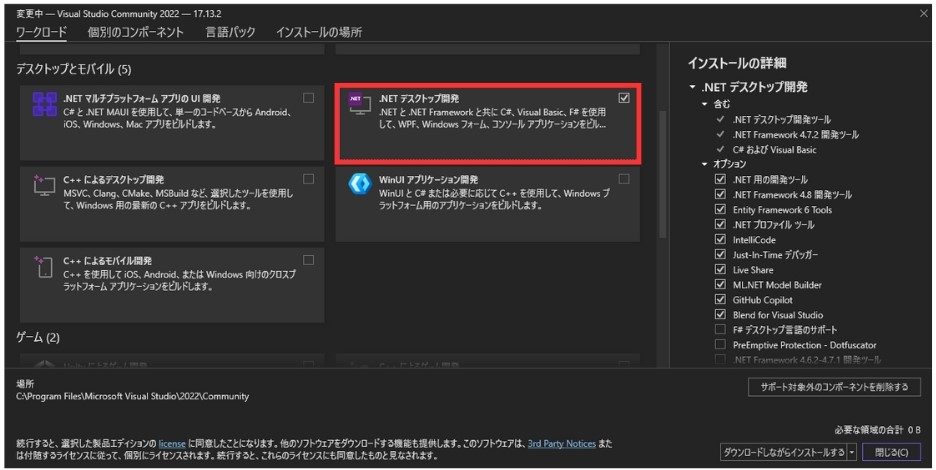

インストールの際にワークロードを選択しますが、AutoCADの.NET開発をする場合は「.NETデスクトップ開発」にチェックを入れるようにしてください。

こたろー

ワークロードはあとからでも修正できますよ！

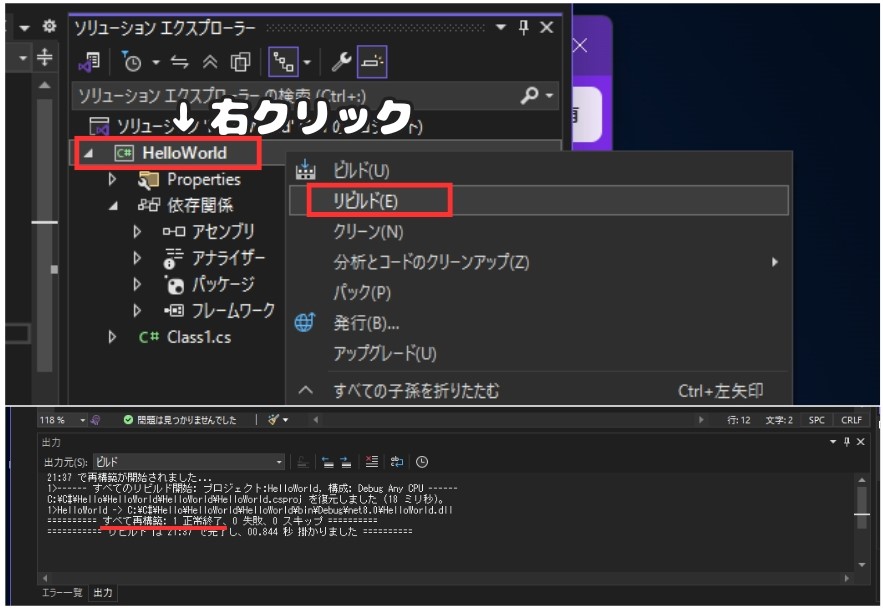

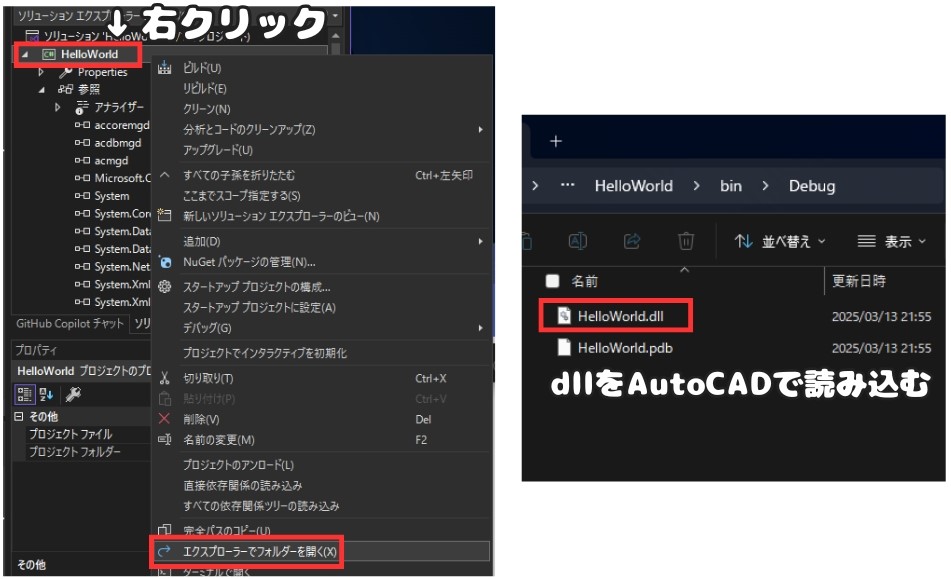

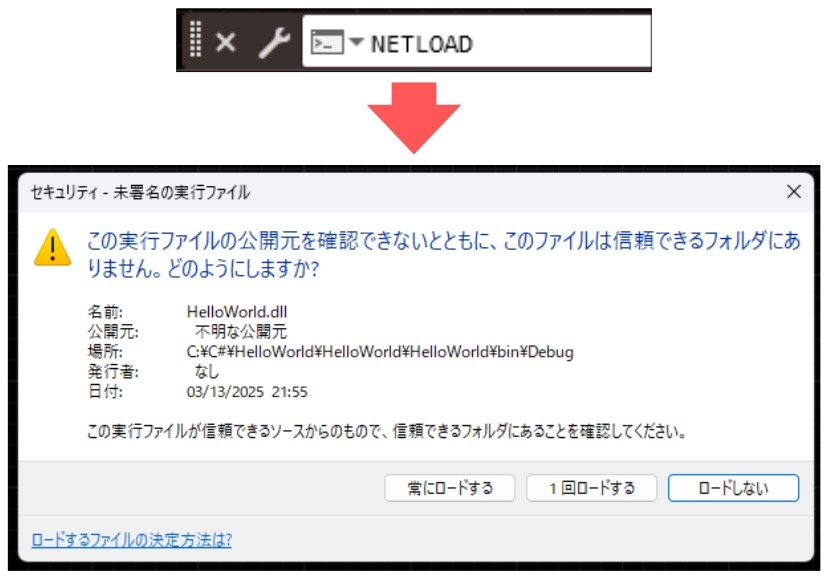

AutoCADでHelloWorld!と表示させるコマンドの開発

先ほどダウンロードしたVisual Studioを使ってAutoCADの簡単なコマンドを開発します。

クラスライブラリの作成

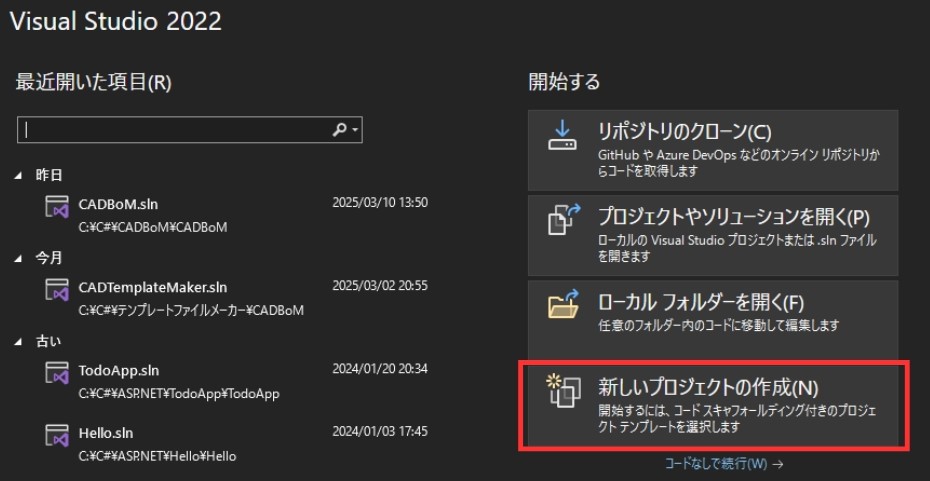

Visual Studioを開くと以下の画面が開くので「新しいプロジェクトの作成」を選択します。

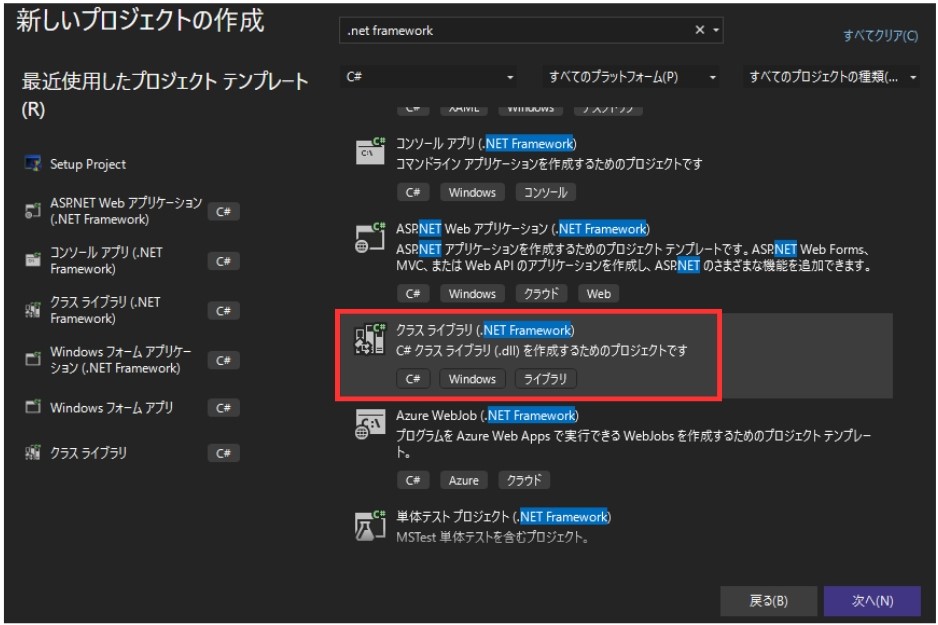

次にプロジェクトテンプレートを選択します。
今回は「クラスライブラリ（.NET Framework）」を選択してください。

見つからなければ検索欄を使ってください。また、プログラム言語はC#とします。

よく似たプロジェクトテンプレートに「クラスライブラリ」というのがあります。
これだとコマンド開発ができないので注意してください！.NET Frameworkが必要！

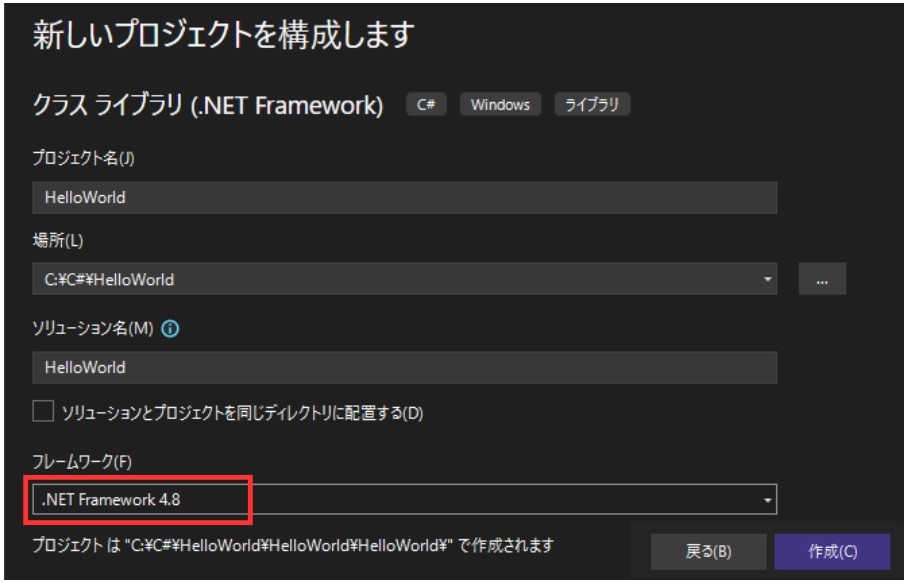

次にプロジェクトの構成をします。

プロジェクト名、プログラムの保存先、などを設定してからフレームワークを選択します。
Windows10、11であれば.NET Framework4.8を選んでおけば問題ないです↓

問題なければ作成ボタンをクリックしましょう。

するとプロジェクトが自動で作成されます。
この中にClass1.csというファイルがあるのでダブルクリックで開いてください↓

初期コードが上画像のように書かれていればOKです！

こたろー

この中にAutoCAD用のコマンドをコーディングしていきます。

参照ライブラリの追加

コーディングをする前に参照ライブラリを追加します。
※参照を追加しないとAutoCAD用のAPIが使えないので忘れないようにしてください！

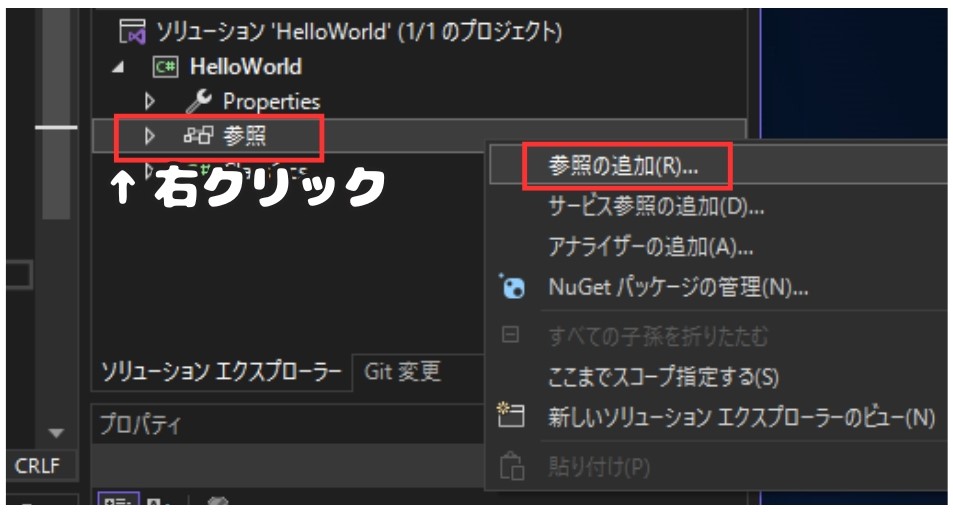

画面右のプロジェクト欄から「参照」を右クリックして「参照の追加」を選択します。

次に参照マネージャーからdllファイルを読み込みます。

読み込むファイルは「accoremgd.dll」、「acdbmgd.dll」、「acmgd.dll」です。最初は何も考えずこの3つさえ入れておけば、ほぼ問題ないです。

ファイルが見つからない場合は、「参照」を選択してファイルを探します。
例えばAutoCAD2024なら「C:\Program Files\Autodesk\AutoCAD 2024」の中に入ってます。

覚えなくてOKですが、それぞれのファイルの役割はこんな感じです↓

accoremgd.dll:
AutoCAD のコア機能へのアクセスを提供。
基本図形、画層、ブロックなどの操作に必要なクラスが含まれる。
acdbmgd.dll:
AutoCAD のデータベース機能へのアクセスを提供
図面データベースの操作、トランザクション管理などを行うためのクラスが含まれる。
acmgd.dll:
AutoCAD のマネージド API のコア機能を提供

参照ライブラリを追加したら、画面右に各dllファイルが入ります。

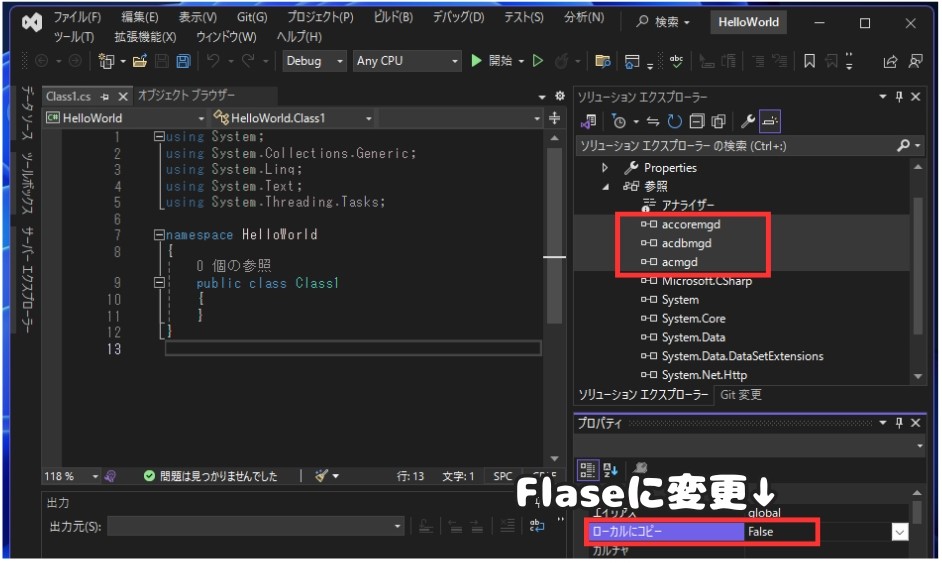

次に各ファイルを選択して画面右下のプロパティから「ローカルにコピー」をFalseにします。

こたろー

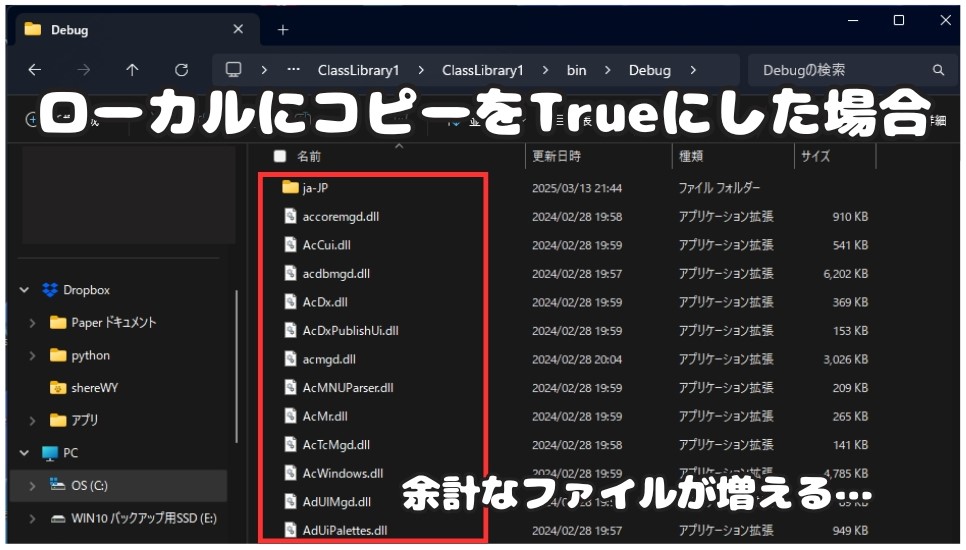

ローカルにコピーをTrueにすると、実行時に要らないファイルが増えます。
あとの章で説明します！

コマンドのコーディング

ライブラリを追加したので簡単なコーディングを行います。追加するのは2つです。

1つ目はライブラリの追加です。参照を追加するとAutoCADのAPIをコーディングできます。
using Autodesk.AutoCAD.ApplicationServices;みたいなところです。

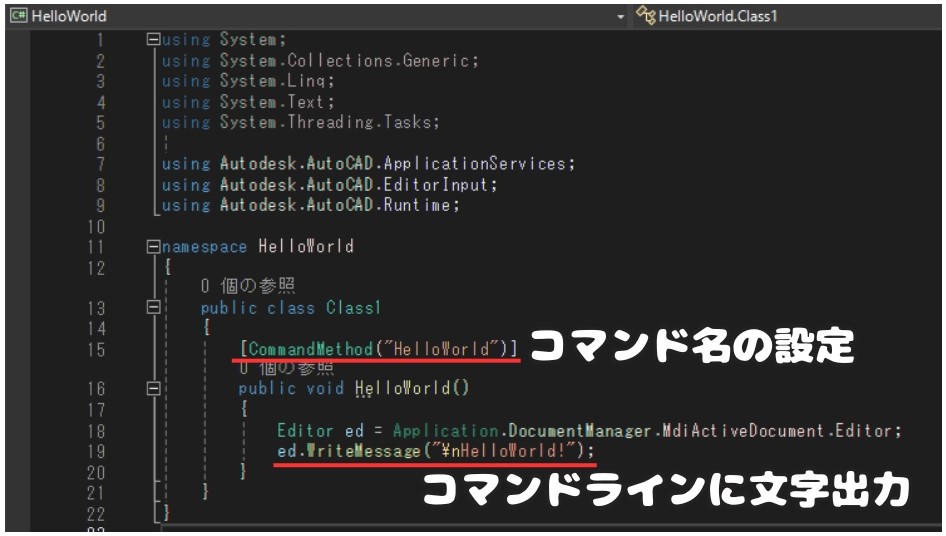

2つ目はコマンド名の設定と中身の関数のコーディングです。

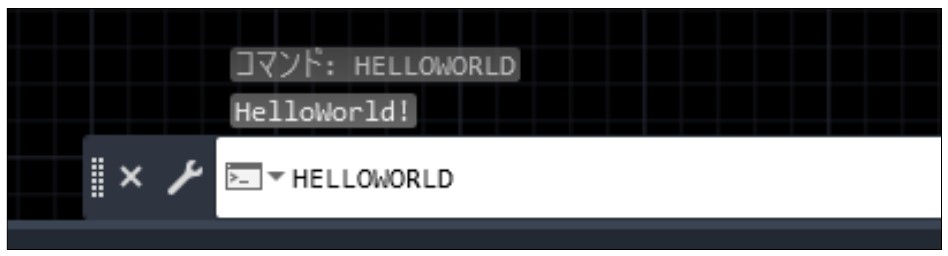

細かい説明は割愛しますが、今回は「HelloWorld」というコマンドを実行すると「HelloWorld！」という文字が出力されます。

C#のコードはこちらになります↓面倒な方はこのままコピペしてください。

C# HelloWorldコマンド

using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;
using System.Threading.Tasks;
// AutoCAD用のライブラリを追加する
using Autodesk.AutoCAD.ApplicationServices;
using Autodesk.AutoCAD.EditorInput;
using Autodesk.AutoCAD.Runtime;
namespace HelloWorld
{ public class Class1 {
　　　　// HelloWorldコマンドを追加する [CommandMethod("HelloWorld")] public void HelloWorld() { Editor ed = Application.DocumentManager.MdiActiveDocument.Editor; ed.WriteMessage("\nHelloWorld!"); } }
}

こたろー

「AutoCADでHelloWorld！とコマンドラインに表示させるコードを書いて」
とChatGPTに伝えるとコーディングしてくれます！
